产品概述

NBKVHP气动调节阀，流量系数大，调节精度高，操作稳定 ZJHP气动单座调节阀。它由多弹簧薄膜执行机构与低流阻直通单座调节阀组成。它集重量轻、高度矮、流量系数大、动作稳定可靠、可调比大等优点于一体。它可广泛用于化工、冶金、炼油、电站等自动控制系统中。

产品特点

NBKVHM精小型气动薄膜套筒调节阀具有稳定性好、通用性强、易维修等优点。单密封型适用于泄漏要求较严，压差不大的干净介质场合，改进后，可当切断阀使用；双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。
1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便，并具有如下优点：
　 ①采用平衡式结构, 阀前后介质压差对阀瓣产生的不平衡力非常小, 相同工况下同类型阀门所需要的执行机构推力小, 所以其阀杆直径比单座非平衡阀设计或选择更小。
　 ②阀杆与填料之间的摩擦力比较小, 减小了阀门动作的阻力, 且阀杆和填料的磨损也小, 使用寿命增加。另外, 较小直径的阀杆在中高温时热胀冷缩变化量小, 避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生。
　 ③由于套筒阀是平衡式结构, 与非平衡式的直通单座阀比较, 所配置的执行机构可以比较小, 但却可以克服比直通单座调节阀高的介质压差。例如, DN200/ DN250/ DN300 的新型套筒调节阀可配置气缸式执行机构, 可适应更大范围的工作压差。最大阀座直径时,允许工作压差是相同配置直通单座调节阀的2倍左右,也可配置薄膜式执行机构和防爆电动执行机构。
　 ④套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设计, 阀门拆装方便, 并能达到Ⅳ级以上泄漏量标准。
　⑤在150℃以下时, 金属硬密封可以达到Ⅳ级以上泄漏量标准, 聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/ DN250/ DN300 的新型套筒调节阀使用寿命高于直通单座调节阀。

技术参数

主要技术参数

公称通径(mm)			20				25	40		50	65	80	100	150		200
阀座直径(mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 (KV)		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	440	630
公称压力(MPa)			0.6、1.6、4.0、6.4
行程(mm)			16					25			40			60
流量特性			直线、等百分比
介质温度(℃)			-20~200℃(常温型)、-40~250℃、-40~450℃(中温型)
法兰尺寸			铸铁法兰尺寸按JB/T78-94，铸钢法兰尺寸按JB/T79-94
阀体材质	PN	0.6、1.6	HT200
	(MPa)	4.0、6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式			普通式(常温型)，热片式(中温型)
可调比			50:1

注：可为用户提供ANSI、JPI、JIS法兰的产品，其法兰距按用户需要确定。

主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20~200℃
	ZG230-450	-40~450℃
	ZG1Cr18Ni9Ti	-250~550℃
	ZG0Cr18Ni12Mo2Ti	-250~550℃
阀芯、阀座	1Cr18Ni9	-250~550℃
阀芯、阀座	0Cr18Ni12Mo2Ti	-250~550℃
填料	聚四氟乙烯	-40~200℃
膜片	丁腈橡胶夹填强涤纶织物
压缩弹簧	60Si2Mn
膜盖	A3

主要技术参数

型号	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面积(cm2)	350	350	560	900
行程(mm)	16	25	40	60
弹簧范围(KPa)	20~100(标准)；40~200；80~240；20~60；60~100

性能指标

项目

指标值

项目

指标值

基本误差(%)

不带定位器

±5.0

始终点
偏差
(%)

气关

不带定位器

始点

±5.0

带定位器

±1.0

终点

±2.5

回差(%)

不带定位器

3.0

带定位器

始点

±1.0

带定位器

1.0

终点

±1.0

死区(%)

不带定位器

3.0

气开

不带定位器

始点

±2.5

终点

±5.0

带定位器

0.4

带定位器

始点,

±1.0

终点

±1.0

额定行程偏差(%)

±2.5

允许泄漏量(l/h)

1×10-4×阀额定容量

允许公差

开关方式	执行机械型号	弹簧范围 (Kpa)	气源压力 (Kpa)	需要附件	公称通径(阀座直径)mm
					20				25	40		50	65	80	100	150		200
					(10)	(12)	(15)	(20)		(32)	(40)					(125)	(150)
气关	ZHA -22	20~100	140	P	6.4	6.4	5.94	3.34	2.14
		20~100	250	P	6.4	6.4	6.4	6.4	6.4							<p nter">
		40~200	400	P或R	6.4	6.4	6.4	6.4	6.4
	ZHA -23	20~100	140	P						1.31	0.84	0.53
		20~100	250	P						6.09	3.9	2.5
		40~200	400	P或R						6.4	5.26	3.39
	ZHA -234	20~100	140	P									0.51	0.33	0.21
		20~100	250	P									2.36	1.56	1.0
		40~200	400	P或R									3.21	2.12	1.35
	ZHA -45	20~100	140	P												0.22	0.15	0.08
		20~100	250	P												1.02	0.71	0.40
		40~200	400	P或R												1.39	0.97	0.54

气开	ZHB -22	20~100	140	P	4.46	3.09	1.98	1.11	0.71
		40~200	250	P或R	6.4	6.4	5.94	3.34	2.14
		80~240	400	P	6.4	6.4	6.4	6.4	4.99
	ZHB -23	20~100	140	P						0.44	0.28	0.18
		40~200	250	P或R						1.37	0.84	0.53
		80~240	400	P						3.05	1.95	1.25
	ZHB -34	20~100	140	P									0.17	0.11	0.07
		40~200	250	P或R									0.51	0.33	0.21
		80~240	400	P									1.18	0.78	0.5
	ZHB -45	20~100	140	P												0.07	0.05	0.028
		40~200	250	P或R												0.22	0.15	0.08
		80~240	400	P												0.51	0.35	0.20

注：
1、P-阀门定位器；R-压力继动器。
2、允许压差为阀关闭P2=0状态下，△P的最大值。
3、最大压差超过1.0MPa,阀塞、阀座表面对焊硬质合金或改用其它材料。

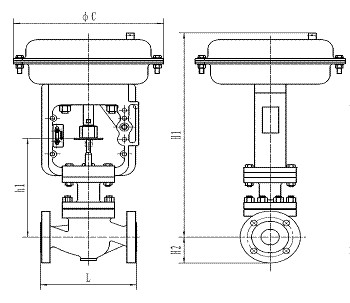

外形尺寸

阀门尺寸		L						H1	H2	h1	C	执行机构
inch	mm	ANSI 150 PN16、25		ANSI 300 PN40		ANSI 600 PN64、100		H1	H2	h1	C	执行机构
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	288	ZHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	288	ZHB-22
11/4	32	200	7.87	200	7.87	251	9.88	448	70	231	288	ZHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	288	ZHB-23
2	50	254	10	254	10	286	11.25	487	83	255	288	ZHB-23
21/2, , , , , , , , ,	65	276	10.88	276	10.88	311	12.25	628	93	311	360	ZHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	360	ZHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	360	ZHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	470	ZHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	470	ZHB-45
8	200	600	21.38	568	22.38	610	24.00	926	180	514	470	ZHB-45

※由于产品改进和技术创新或者一些特殊要求，各种阀门的连接尺寸可能会有所变化，请联系我司技术部，以得到新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。
