NBKVJ气动截止阀

主要用途

本阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

应用规范

设计与制造GB/T12235
连接端尺寸结构长度GB/T12221
法兰尺寸JB/T79
检验与试验JB/T9092
材 料碳钢GB/T12229
不锈钢GB/T12230
合金钢Q/ZB66
标 志GB/T12220
供 货JB/T7928

结构特点

1、结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

主要零件材料及主要用途

阀体阀盖阀瓣密封圈阀杆填料适用介质适用温度
(≤℃)
WCBWCB+D507MOD5772Crl3柔性石墨水、油品、蒸汽425
ZGlCrl8Ni9Ti0Crl8Ni9Ti
Stellite12
Stellite6lCrl8Ni9TiPTFE硝酸类200
ZGlCrl8Ni2Mo2TiCF8M
Stellite12
lCrl8Ni2Mo2TilCrl8Ni2Mo2TiPTFE磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02CF3M
Stellite12
Stel1ite6316LPTFE磷酸类、
尿素、甲铵液
200
ZGlCr5MOZGlCr5MO
Stellite12
Stel1ite625Cr2Mo1VA柔性石墨水、油品、蒸汽550

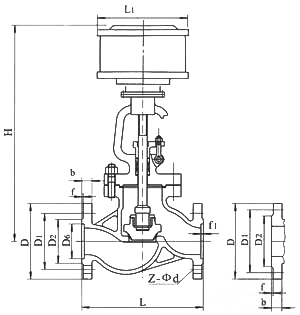

主要外形尺寸、连接尺寸及质量

公称压力
PN(MPa)
公称通径
DN(mm)
标准值参考值
LDD1n2D6bff1Z-φdL1H
1.650230160125100

163

4-φ18185645
65290180145120

183

4-φ18
232
690
80310195160135

203

8-φ18
232
715
100350215180155

203

8-φ18
232
770
125400254210185

223

8-φ18
283
780
150480280240210

243

8-φ23
283
810
200600335295265

263

12-φ23
283
967
250622405355320

303

12-φ25
283
1143
300698460410375

304

12-φ25
283
1292
2.550230160125100

203

4-φ18185645
65290180145120

223

8-φ18
232
690
80310195160135

223

8-φ18
232
715
100350230190160

243

8-φ23
232
770
125400270220188

283

8-φ25
283
780
150480300250218

303

8-φ25
283
810
200600360310278

343

12-φ25
283
967
250622425370332

363

12-φ30
283
1143
300698485430390

404

16-φ30
283
1292
4.0502301601251008820344-φ18185645
6529018014512011022348-φ18
232
690
8031019516013512122348-φ18
232
715
1003502301901601502434.58-φ23
232
770
1254002702201881762834.58-φ25
283
782
1504803002502182043034.58-φ25
283
875
2006003753202822603834.512-φ30
283
1160
