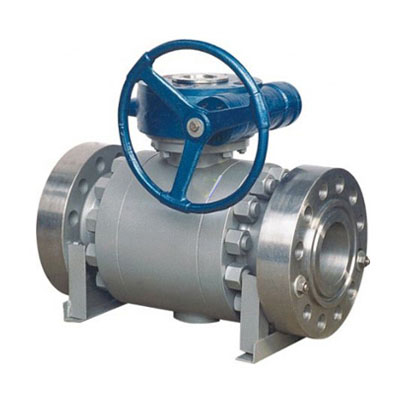

锻钢固定球阀

下一条:三段式高压球阀

上一条:低温球阀

产品特点


它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

锻钢固定球阀适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。


技术参数


主要性能规范

试验压力(Mpa)公称压力(Mpa)压力级(Class)
1.62.54.06.410.016.025.01503004006009001500
强度试验2.43.86.09.615.02437.53.17.810.215.323.138.4
密封试验1.82.84.47.011.017.627.52.25.67.511.216.828.1
气密试验0.5-0.7
工作温度PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )

主要零件材质

零件名称材料
材料代号
阀体 阀盖WCBZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
球体2Cr13ZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆2Cr13316L1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
阀座密封面PTFE、碳素纤维+PTFE、对位聚苯
螺柱 螺母35 35CrMoA(B7) 45(2H)2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料V型PTFE、柔性石墨
