一、概述
电动三通Y型球阀由电动执行机构和三通球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实行不同的组合控制。
该产品以电压为动力源，接受控制系统的开关信号，通过电机正反向，操作球阀按规定要求对管路进行切换。
T型三通可使三路正交的管道互相连通即起分流（合流）作用，也可使其中两条管道连通而切断另一条管道。
L型三通只能连通互相正交的两条管道或切换方向，即起分配作用。
三通球阀按作用方式分单作用与双作用两种方式。单作用的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。
阀体
型式两开式铸造球阀
公称通径DN15~200mm
公称压力PN1.6、4.0、6.4MPa
ANSI 150、300
JIS 10K、20k
连接型式法兰连接：RF、凹凸式
法兰标准：JB/T79.1-94
ANSI B16.5-1981
JIS B2201-1984
材料WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)
上阀盖标准型：与阀体一体铸造
工作温度-20~+180℃ -20~300℃（对位聚苯阀座）
填料聚四氟乙烯、石墨
执行机构
型式3610电子式电动执行机构（可配德国PSQ、国产DKJ、SJ及智能电动执行机构IWK系列）3410R电动执行机构
输入信号调节性：4~20mA·DC 1-5V·DC
两位式：220VAC正反切换信号
阀位反馈信号4~20mA·DC
电源电压220VAC,50Hz
380V/(IWK系列)
手动机构便携式手动曲柄
环境温度-10~+60℃,带加热器:-35~+40℃
阀作用型式电关式或电开式
性能
基本误差±1.0％ 回差 1.0％ 死区 1.0％ 额定行程偏差 2.5％
执行机构
电子式电动执行机构的详细结构说明请参阅执行机构说明书。
工作原理
当执行机构的控制部分接受来自调节器的信号（输入信号4~2 0mA. DC或I~5V. DC）和来自开度检测部分的开度信号，将两信号比较并放大，向消除其差值的方向驱动和控制电机产生推力，通过连接来带动阀芯的移动，从而改变阀芯与阀座的流通面积，直到消除两部分的偏差，电机停止作，阀芯停止运动，以此来达到自动调节和切断的目的。
执行机构
电子式电动执行机构的详细结构说明请参阅执行器说明书。
3610R系列角行程电子式电动执行机构是高性能电动执行机构，机内有伺服系统，无
需另配伺服放大器，关键部件控制器采用混合集成电路，并用树脂浇注固化，经老化处理，可靠性高、
防潮、防震。采用底座、曲柄方式安装时，曲柄零点的位置可在0~360℃内任意确定。此外，执行机构具有
过载保护、温度保护及力矩开关三项保护功能。
3810是3610系列执行机构的升级换代产品，除具有3610系列伺服系统内装，无需另配，关键部件控制器采
用先进的混合集成电路，并用树脂浇注固化老化，可靠性高、防潮、防震；具有过载保护、温度保护及力矩开
关保护三项保护功能等特点外，在方便使用方面做了大量的改进。
作为一种角行程执行机构，NA系列电动执行机构结构紧凑，即使安装在危险的作业环境
中也能保证其高可靠性和品质。NA系列电动执行机构还能在输出转矩60NM~2500NM范围内提
供最合理的解决方案。
PSQ系列角行程电子式电动执行机构体积小、重量轻、功能强，伺服放大器内装，操作方便。
适用于对蝶阀、球阀、旋塞阀等90°角行程的调节及on/off动作。连接连杆后可用于风门及
档板的调节。可选方头输出阀连接。
Nucom系列角行程电子式电动执行机构与传统的空气式阀门驱动装置相比，精度高（分解度
1/250以上），牢固可靠，运转成本低，不需维护保养。可直接接受工业控制仪表或计算机等输
出的4~20mA.DC（1~5V.DC）信号，进行位置控制。
阀内组件
阀芯形式T型、L型、Y型球型阀芯
流量特性快开特性
阀座聚四氟乙烯、增强聚四氟乙烯、对位聚苯
材料2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）
阀芯转角90°120°135°
附件（根据要求配置）
电磁阀，空气过滤减压阀，手轮机构，限位开关，阀位传送器，气动加速器，保位阀，其它。
120度Y型电动三通切换球阀产品概述
电动Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。电动Y形三通球阀由电动执行机构和Y形三通球阀组成。Y形三通球阀的阀座密封根据工况不同，密封面可采用聚四氟乙烯（≤200℃）、对位聚苯（≤300℃）、或硬质合金（≤600℃）、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种工艺材料，
电动Y型三通球阀结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等工作介质等，可满足不同的工况要求。适用各种苛刻工况，软密封适用≤200℃以下工况，硬密封碳钢不超过425℃。
采用精小型电动执行器，有防爆和不防爆，齿轮齿条传动，安全可靠；大口径阀门采用蜗轮和多回转电动执行机构组合，结构合理，输出力大，有防爆和不防爆。
120度Y型电动三通切换球阀技术参数
1.阀体参数
产品型号 | Q942F-16-40C | Q942F-16-40P | Q942F-16-40R |
Q942Y-150-300LBC | Q942Y-150-300LBP | Q942Y-150-300LBR |
阀体 | WCB | CF8 | CF8M |
球体 | CF8 | CF8 | CF8M |
阀杆/固定圈 | 2Cr13 | 304 | 316 |
阀座 | PTFE | PTFE | PTFE |
填料 | PTFE+O形圈 | | PTFE+O形圈 |
适用介质 | 气体、粉料颗粒 | |
适用温度 | -29～150℃ | -29～150℃ |
120度Y型三通球阀结构特点：
本产品的流道形式为120°切换，流道平坦、流体阻力小、流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好的、很顺的切换。
球体和阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度＞HRC60）、超音速涂钨钴合金（硬度＞HCR70）及特种硬化材料等多种工艺，适用各种苛刻工况，软密封适用280℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。
阀芯结构

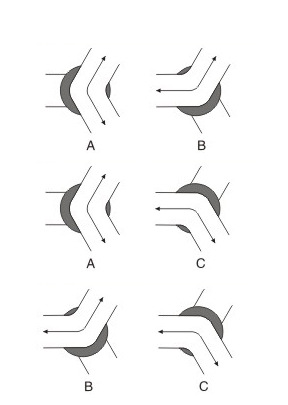

120度Y型三通球阀流向图，三种组合，请选择一种流向组合

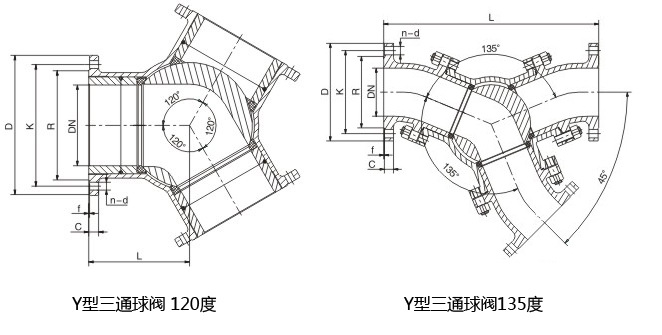

120度Y型三通球阀尺寸图
DN | L | D | K | R | C | f | n-d |
50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
主要由阀体、阀杆、球芯、阀座、填料等主要零件组成。标准球芯有L型三通双口孔道和T型三口孔道两种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制：T型孔道可起分流合流作用，L型孔道起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。
四、订购须知
1.请在订货时提供详细口径规格、交货地地、交货时间。
2.根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3.可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场 合），何选防爆型。
