NBKVHQ944/945F电动三通球阀

下一条：NBKVGUQ系列电动真空球阀

上一条：NBKVHQ电动调节球阀

产品简介外形尺寸安装示意图现场案例

特点

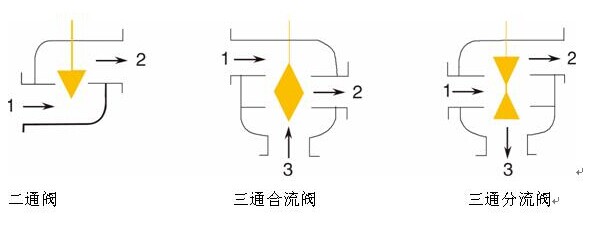

NBKVHQ944/945F电动三通球阀是综合国内外先进技术而开发的新型三通调节阀，用于分流或合流。标准球芯有L型双口孔道，改变球芯与管道的相对角度，可以对直支管道流体实现不同的组合控制：T型三口孔道型可作配比使用，适用于液体、气体、蒸汽等介质的配比调节与控制。执行机构可根据用PSQ，HQ，NB等系列电子式电动执行机构。

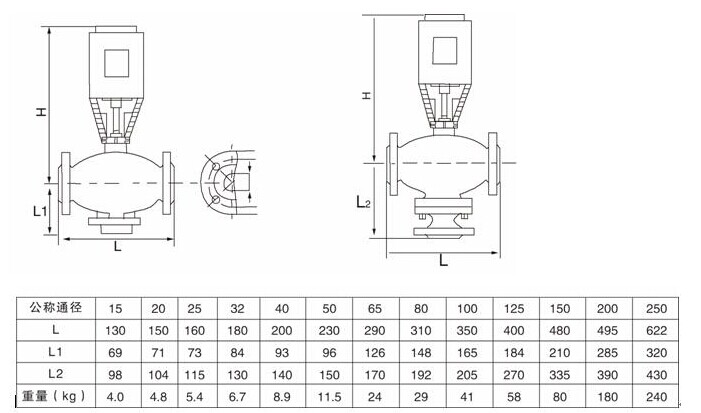

安装尺寸

性能参数

通径		外形尺寸					接法兰尺寸
mm	in	L	D0	L1	L2	H	D	D1	D2	C	f	n-Φd
15	1/2	150	75	140/178	62/75	185/191	95	65	46	14	2	4-Φ14
20	3/4	150	75	164/214	75/91	197/225	105	75	56	16	2	4-Φ14
25	1	180	90	164/214	75/91	199/227	115	85	65	16	2	4-Φ14
32	11/4	200	100	190/295	91/112	240/266	140	100	76	18	3	4-Φ18
40	11/2	220	110	210/295	101/112	255/271	150	110	84	18	3	4-Φ18
50	2	240	120	247/340	112/127	286/307	165	125	99	20	3	4-Φ18
65	21/2	260	130	276/398	127/139	330/335	185	145	118	20	3	4-Φ18
80	3	280	140	308/438	139/159	349/383	200	160	132	20	3	8-Φ18
100	4	320	160	348/562	159/206	421/487	220	180	156	22	3	8-Φ18
125	5	380	190	432/724	176/228	485/557	250	210	184	22	3	8-Φ18
150	6	440	220	524/928	228/275	582/629	285	240	211	24	3	8-Φ22
200	8	550	275	948/1033	275/324	702/750	340	295	266	24	3	12-Φ22
