NBKVSCZ673F气动插板阀

下一条：NBKVPZ673气动刀型闸阀

上一条：NBKVJ气动截止阀

产品简介外形尺寸安装示意图现场案例

产品概述

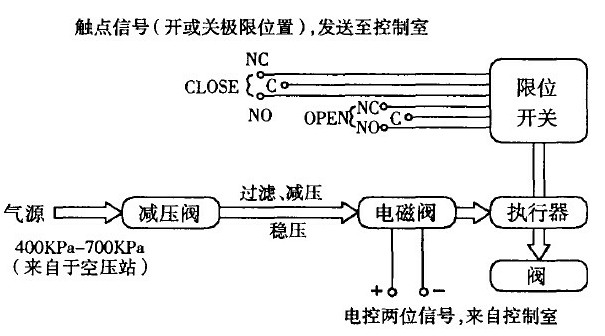

本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。

零件名称	材料	零件名称	材料
阀体	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	阀杆 Stem	1CF18Ni9Ti
阀座密封圈	橡胶或PTFE	支架	不锈钢
阀体间密封垫片	橡胶或PTFE	填料压盖	不锈钢
阀体	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	填料	石墨或PTFE
阀体装配螺栓	B7	填料压盖螺栓	B7

注：橡胶牌号取决于介质性质和使用温度。
闸板材质牌号取决于介质性质。

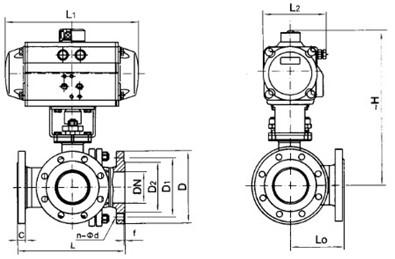

DN	L		Φ1	H	H2	N-M	汽缸直径（mm) Cylinder Diameter
DN	PN0.6	PN1.0	Φ1	H	H2	N-M	汽缸直径（mm) Cylinder Diameter
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

壳体试验和密封试验:

1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。

静压寿命实验次数	金属密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金属密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次

注：1、金属密封指密封副材料是金属-金属
　2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

材料整理中…

产品概述
技术参数
安装示意图
现场案例

产品概述

零件名称	材料	零件名称	材料
阀体	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	阀杆 Stem	1CF18Ni9Ti
阀座密封圈	橡胶或PTFE	支架	不锈钢
阀体间密封垫片	橡胶或PTFE	填料压盖	不锈钢
阀体	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	填料	石墨或PTFE
阀体装配螺栓	B7	填料压盖螺栓	B7

注：橡胶牌号取决于介质性质和使用温度。
闸板材质牌号取决于介质性质。

DN	L		Φ1	H	H2	N-M	汽缸直径（mm) Cylinder Diameter
DN	PN0.6	PN1.0	Φ1	H	H2	N-M	汽缸直径（mm) Cylinder Diameter
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

壳体试验和密封试验:

静压寿命实验次数	金属密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金属密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次

注：1、金属密封指密封副材料是金属-金属
　2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

材料整理中…
