一、概述

气动V型球阀是一种直角回转式调节阀，它由GT系列气动活塞式执行机构（单、双作用）和V形球阀二部分组成。与电磁阀和电气阀门定位器配套使用，输入 4~20ma DC信号及0.5~0.7Mpa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可以实现全开-全闭的动作。该产品按其密封性能分为金属密封与软密封。由于气动V型调节球阀为直角回转结构，当阀芯相对于阀座旋转时具有较强的剪切作用，尤其适用于带有纤维和微小颗粒介质的调节控制。同时还具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等特点。可广泛应用于石油，化工、轻工、电力、制药、造纸、冶金等工业自动控制系统中，作远距离集中控制或就地控制。

二、特点

1、由于V型球阀流路简单、流阻较小，因而流通能力较大。

2、V型球阀阀芯上具有近似等百分比流量特性的V型和具有近似线性流量特性的U型两种缺口形式，因而无须通过定位器调整，即能实现不同流量特性的流量控制。

3、可调比可达到300∶1远大于直通单、双座调节阀。

4、具有较高的密封等级：软密封结构的泄漏等级为GB/T4213 VI级；硬密封结构的泄漏等级为GB/T4213 IV级。

5、正、反作用方式变换较为方便，只需将阀芯初始位置旋转90O，即能实现作用方式的转换。

6、结构简单、维护方便。体积较小、易于安装。

三、结构原理

1、结构

气动V型球阀由气动活塞式执行机构和V形球阀二部分组成。

气动活塞式执行机构以分为单作用和双作用二种。密封形式为软密封和硬密封二种。

2、执行机构结构与动作原理（详见GT系列气动执行器说明书）

四、主要技术数据

1、阀体

公称通径：25~400mm（可制最小额定流量系数CV值：1.5）

公称压力：PN1.6，2.5, 4.0，6.4Mpa。

连接形式：对夹式（管道法兰）：JB78-59 JB79-59 法兰式：JB79-59

主要材质：304、316、316L、ZG251 ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti,衬四氟乙烯CF8，CF8m

温度范围：常温-20℃~180℃，中温-40℃~350℃

填料：V型聚四氟乙烯填料，柔性石墨。

2、阀内组件

阀芯型式：O型阀芯。

流量特性：快开特性。

材料：Icr18Ni9TI 0017Ni12Mo2Ti。

阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座。

可调比：350：1

3、执行机构

气缸型式：单缸式或双缸式。气缸工作压力：0.4～0.7Mpa。

气缸开关时间：双作用式1～5秒气缸空气耗量：1～131L(HES)

电磁阀电源：220V AC，24V AC，24V DC

行程：01～90O

环境温度：—20℃～90℃（特殊需要：—40℃～150℃）

性能：（带定位器）

基本误差：2% 回差：2% 死区：0.6%

泄漏量：软密封：GB / T4213 VI级；硬密封：GB / T4213 IV级

密封型式：可动不锈钢硬密封座

附件选用：进口、国产电—气阀门定位器

4、流量系数Kv

公称通径 DN	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	25	40	63	100	160	250	350	680	990	1600	2500	4000
允许压差 △P	小于公称压力

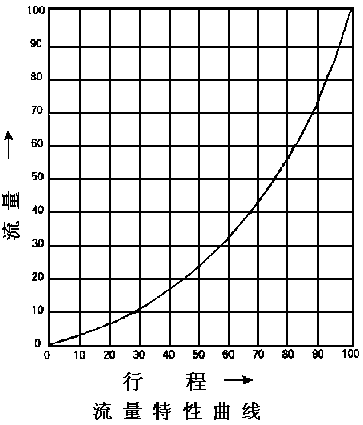

5、固有流量特性：

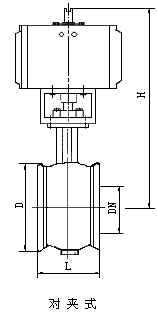

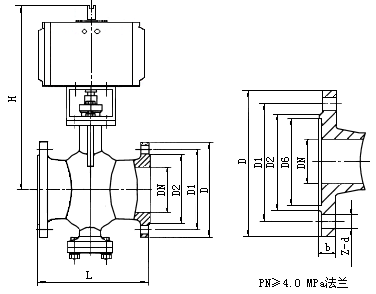

五、外形及连接尺寸

公称压力（Mpa）	公称通径（mm）	尺寸(mm)
		L	对夹式	法兰式						H
		L	D	D	D1	D2	D6	b	Z-d	H
1.6	25	102	64	115	85	65		14	4-14	233
	32	114	82	145/150	110	85/84		16	4-18	280
	40	114	82	145/150	110	85/84		16	4-18	280
	50	124	100	160/165	125	100/99		16	4-18	362
	65	143	118	180/185	145	120/118		18	4-18	377
	80	165	130	195/200	160	135/132		20	8-18	410
	100	194	155	215/220	180	155/156		20	8-18	423
	125	213	185	245/250	210	185/184		22	8-18	436
	150	229	216	280/285	240	210/211		24	8-23	653
	200	243	264	335/340	295	265/266		26	12-23	703
	250	297	328	405	355	320/319		30	12-25	787
	300	338	373	460	410	375/370		30	12-25	827
2.5	25	102	64	115	85	65		16	4-14	233
	32	114	82	145/150	110	85/84		18	4-18	280
	40	114	82	145/150	110	85/84		18	4-18	280
	50	124	100	160/165	125	100/99		20	4-18	362
	65	143	118	180/185	145	120/118		22	8-18	377
	80	165	130	195/200	160	135/132		22	8-18	410
	100	194	155	230/235	190	160/156		24	8-23	423
	125	213	185	270	220	188/184		28	8-25	436
	150	229	216	300	250	218/211		30	8-25	653
	200	243	264	360	310	278/274		34	12-25	703
	250	297	328	425	370	332/330		36	12-30	787
	300	338	373	485	430	390/389		40	16 -30	827

公称压力（Mpa）	公称通径（mm）	尺寸(mm)
		L	对夹式	法兰式						H
		L	D	D	D1	D2	D6	b	Z-d	H
2.5	25	102	68	115	85	65	58	16	4-14	262
	32	114	88	145/150	110	85/84	76	18	4-18	280
	40	114	88	145/150	110	85/84	76	18	4-18	280
	50	124	102	160/165	125	100/99	88	20	4-18	362
	65	143	122	180/185	145	120/118	110	22	8-18	400
	80	165	138	195/200	160	135/132	121	22	8-18	603
	100	194	162	230/235	190	160/156	150	24	8-23	616
	125	213	188	270	220	188/184	176	28	8-25	643
	150	229	218	300	250	218/211	204	30	8-25	685
	200	243	285	375	320	282/284	260	38	12-30	747
	250	297	345	445/450	385	345	313	42	12-34	933
	300	338	410	510/515	450	408/409	364	46	16-34	980
6.4	25	102	68	135/140	100	78	58	22	4-18	262
	32	114	88	165/170	125	95	76	24	4-23	280
	40	114	88	165/170	125	95	76	24	4-23	280
	50	124	102	175/180	135	105	88	26	4-23	362
	65	143	122	200/205	160	130	110	28	8-23	400
	80	165	138	210/215	170	140	121	30	8-23	603
	100	194	162	250	200	168	150	32	8-25	616
	125	213	188	295	240	202	176	36	8-30	643
	150	229	218	340/345	280	240	204	38	8 -34	685
	200	243	285	405	345	300	260	44	12 -34	747
	250	297	345	470	400	352	313	48	12 -41	933
	300	338	410	530	460	412	364	54	16 -41	980

六、安装使用注意事项

1、气动V型球阀时，应使介质的流向为开方向。

2、V型球阀旁应设有旁通管路，以便在不影响生产的情况下对阀门进行检修和更换。

3、开、气关方式调整时，只需将执行机构拆下，然后将阀芯连同阀杆位置旋转900，再将执行机构装上，即能实现作用方式的转换。

七、订货需知

1.产品型号与名称

2.公称通径DN（mm）

3.公称压力

4.流量特性

5.阀体材质

6.额定流量系数

7.介质种类和温度范围

8.阀前后压力

9.气源压力及控制方式

10.其它特殊要求

11.建议用户安装空气过滤器和减压阀
